Sơ đồ điện máy lọc nước RO là tài liệu quan trọng giúp người dùng hiểu cách kết nối các linh kiện điện trong hệ thống như bơm tăng áp, van điện từ, van áp thấp, van áp cao, nguồn adapter và công tắc. Việc nắm rõ sơ đồ điện máy lọc nước RO không chỉ giúp lắp đặt đúng kỹ thuật mà còn hỗ trợ kiểm tra và xử lý sự cố nhanh chóng. Trong bài viết dưới đây, Đức Trân sẽ hướng dẫn chi tiết về sơ đồ đấu điện, nguyên lý hoạt động và cách lắp đặt máy lọc nước RO.
1. Máy lọc nước RO là gì?
Máy lọc nước RO là thiết bị sử dụng công nghệ thẩm thấu ngược (Reverse Osmosis) để tạo ra nguồn nước tinh khiết, an toàn cho sinh hoạt và ăn uống. Với màng lọc RO có kích thước khe lọc khoảng 0,0001 micromet, máy có khả năng loại bỏ cặn bẩn, kim loại nặng, vi khuẩn, virus và nhiều tạp chất có hại trong nước.
Để máy vận hành ổn định, sơ đồ điện máy lọc nước RO được thiết kế giúp các bộ phận như bơm tăng áp, van điện từ và van áp cao hoạt động đồng bộ. Ngoài khả năng lọc sạch, nhiều dòng máy còn được tích hợp các lõi chức năng giúp bổ sung khoáng chất, cân bằng pH và cải thiện vị ngọt tự nhiên của nước.
2. Sơ đồ điện máy lọc nước RO cho người dùng
Sơ đồ điện máy lọc nước RO giúp người dùng dễ dàng hiểu được cách kết nối các linh kiện điện và nguyên lý vận hành của hệ thống. Thông qua sơ đồ này, bạn có thể xác định vị trí từng bộ phận, hỗ trợ lắp đặt, kiểm tra và sửa chữa máy lọc nước thuận tiện hơn.

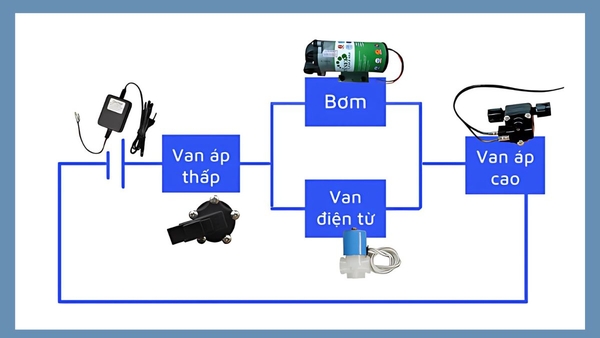

Trong sơ đồ mạch điện máy lọc nước RO, các linh kiện được thể hiện rõ ràng cùng đường dây kết nối. Khi theo dõi sơ đồ, bạn nên đọc theo đúng thứ tự để hiểu quá trình cấp điện và điều khiển hoạt động của máy, bao gồm:
- Bộ nguồn Adapter.
- Van áp thấp.
- Công tắc van áp thấp.
- Bơm tăng áp.
- Van điện từ.
- Van áp cao.
Việc nắm rõ sơ đồ điện máy lọc nước RO sẽ giúp bạn dễ dàng kiểm tra khi máy gặp sự cố và thực hiện đấu nối đúng kỹ thuật, đảm bảo hệ thống vận hành an toàn và ổn định.
3. Sơ đồ điện máy lọc nước RO dành cho kỹ thuật viên

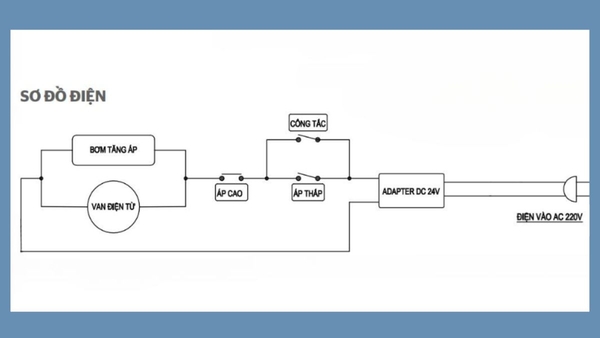

So với sơ đồ dành cho người dùng, sơ đồ điện máy lọc nước RO dành cho kỹ thuật viên được trình bày bằng các ký hiệu điện và ký hiệu linh kiện chuyên dụng. Nhờ đã được đào tạo chuyên môn, kỹ thuật viên chỉ cần dựa vào các ký hiệu này để xác định cách đấu nối và kiểm tra hệ thống một cách nhanh chóng.

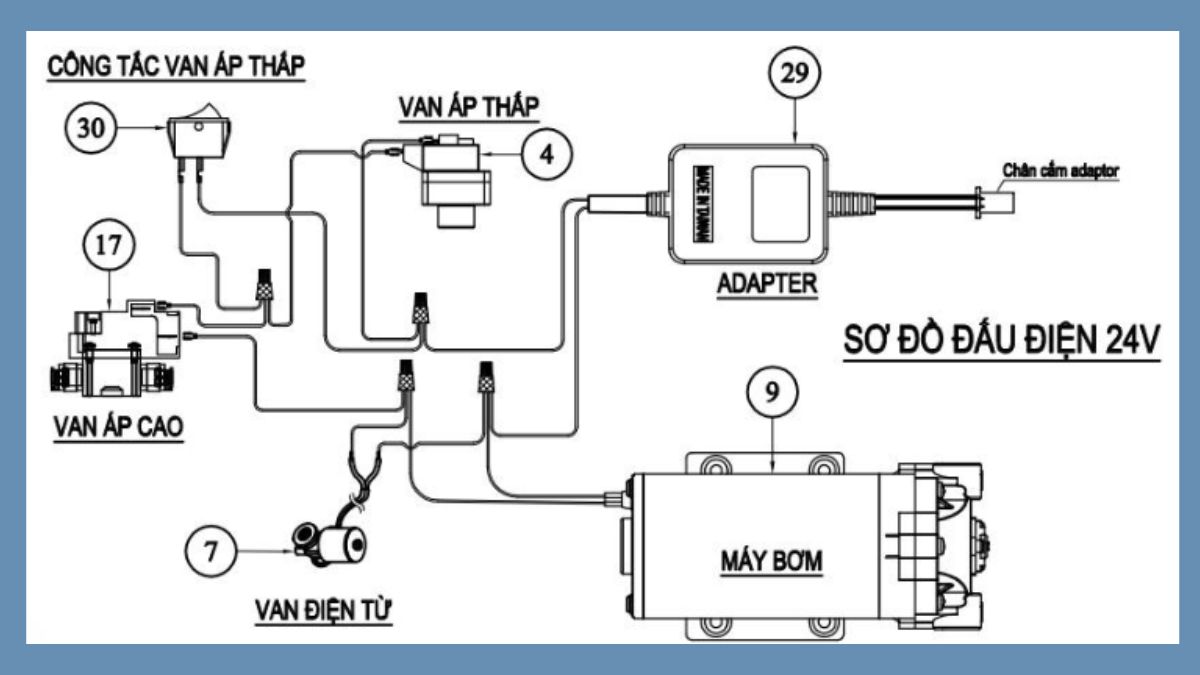

Trong sơ đồ đấu điện máy lọc nước RO, nguồn điện AC 220V sẽ được chuyển đổi thành DC 24V thông qua Adapter. Sau đó, dòng điện được truyền lần lượt qua van áp thấp, công tắc, van áp cao, bơm tăng áp và cuối cùng là van điện từ để điều khiển toàn bộ quá trình vận hành của máy.
Việc đọc và đấu nối đúng theo sơ đồ mạch điện máy lọc nước RO giúp quá trình lắp đặt diễn ra chính xác, đồng thời đảm bảo máy hoạt động ổn định và an toàn trong thời gian dài.
4. Sơ đồ máy lọc nước RO

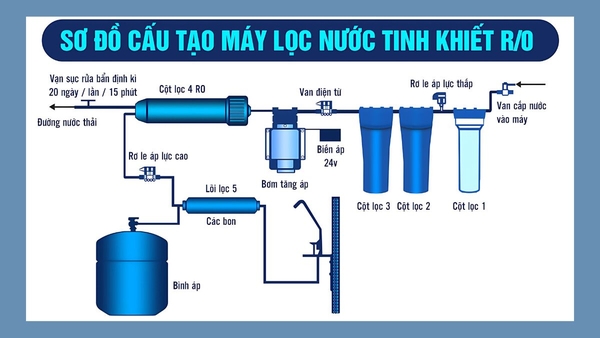

Hiện nay, các dòng máy lọc nước RO trên thị trường có thể được trang bị từ 5 đến 10 lõi lọc, vì vậy sơ đồ máy lọc nước RO sẽ có một số khác biệt tùy theo từng thương hiệu và model. Tuy nhiên, hầu hết các hệ thống đều được cấu tạo từ những bộ phận chính sau:
- Van cấp nước: Tiếp nhận nguồn nước từ hệ thống cấp nước và dẫn vào máy lọc.
- Bơm tăng áp: Tạo áp lực để nước đi qua các lõi lọc và màng RO, giúp quá trình lọc diễn ra hiệu quả.
- Cụm lõi lọc thô: Thường gồm 3–4 lõi, có nhiệm vụ loại bỏ cặn bẩn, bùn đất, rỉ sét và các tạp chất kích thước lớn.
- Màng lọc RO: Là bộ phận quan trọng nhất, giúp loại bỏ vi khuẩn, virus, kim loại nặng và các chất ô nhiễm, tạo ra nguồn nước tinh khiết.
- Cụm lõi lọc chức năng: Gồm các lõi như T33, Alkaline, Nano Silver... có tác dụng bổ sung khoáng chất, cân bằng pH và cải thiện vị nước.
- Bình áp: Lưu trữ nước tinh khiết và tạo áp lực để nước chảy ra vòi khi sử dụng.
- Vòi lấy nước: Nơi người dùng lấy nước sau khi đã được lọc.
- Các linh kiện khác: Bao gồm adapter, công tắc nguồn, van áp thấp, van áp cao, van điện từ và các phụ kiện kết nối giúp hệ thống vận hành ổn định.
Việc hiểu rõ sơ đồ máy lọc nước RO sẽ giúp bạn dễ dàng lắp đặt, bảo dưỡng và xử lý các sự cố phát sinh trong quá trình sử dụng.
5. Nguyên lý hoạt động mạch điện của máy lọc nước RO
Dựa vào sơ đồ điện máy lọc nước RO, có thể thấy hệ thống điện được thiết kế để điều khiển các linh kiện hoạt động tự động, đảm bảo quá trình lọc nước diễn ra liên tục và an toàn.
Quy trình hoạt động của mạch điện diễn ra như sau:
Bước 1: Nguồn điện AC 220V được cấp vào Adapter, sau đó chuyển đổi thành nguồn DC 24V để cung cấp cho toàn bộ hệ thống.
Bước 2: Dòng điện đi qua van áp thấp. Bộ phận này có nhiệm vụ kiểm tra nguồn nước đầu vào, nếu áp lực nước không đủ hoặc xảy ra sự cố, van sẽ ngắt điện để bảo vệ máy.
Bước 3: Sau đó, nguồn điện được cấp đến bơm tăng áp và van điện từ. Bơm tăng áp tạo áp lực giúp nước đi qua màng RO, trong khi van điện từ kiểm soát lượng nước đi vào hệ thống lọc.
Bước 4: Khi bình áp đầy nước, van áp cao sẽ tự động ngắt nguồn điện cấp cho bơm và van điện từ, kết thúc chu trình lọc. Khi người dùng lấy nước làm áp suất trong bình giảm xuống, van áp cao sẽ cấp điện trở lại để máy tiếp tục hoạt động.
Nhờ cơ chế vận hành tự động này, sơ đồ điện máy lọc nước RO giúp hệ thống hoạt động ổn định, tiết kiệm điện năng và bảo vệ các linh kiện khỏi tình trạng quá tải hoặc hoạt động liên tục.
6. Cách bảo trì và sửa chữa hệ thống điện máy lọc nước RO
Việc bảo trì định kỳ giúp sơ đồ điện máy lọc nước RO và toàn bộ hệ thống vận hành ổn định, kéo dài tuổi thọ linh kiện cũng như đảm bảo chất lượng nguồn nước. Thông thường, bạn nên bảo dưỡng máy 6–12 tháng/lần hoặc kiểm tra ngay khi máy hoạt động bất thường, nước lọc yếu hoặc chất lượng nước giảm.
Nếu không có kinh nghiệm sửa chữa, bạn nên liên hệ đơn vị kỹ thuật để được hỗ trợ. Trường hợp muốn tự kiểm tra tại nhà, hãy thực hiện theo các bước sau:
Bước 1: Ngắt nguồn điện và khóa van cấp nước trước khi thao tác để đảm bảo an toàn.

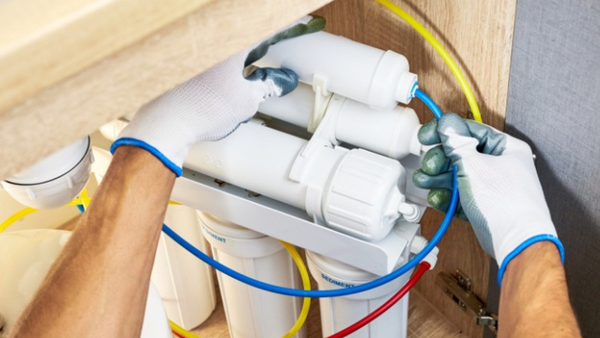

Bước 2: Kiểm tra toàn bộ hệ thống dây điện, adapter, các đầu nối và linh kiện điện; đồng thời kiểm tra đường ống nước để phát hiện rò rỉ hoặc hư hỏng.

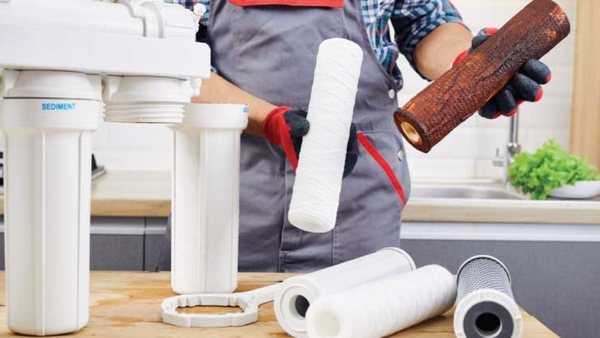

Bước 3: Kiểm tra tình trạng các lõi lọc, vệ sinh hoặc thay mới nếu đã hết tuổi thọ nhằm đảm bảo hiệu quả lọc.

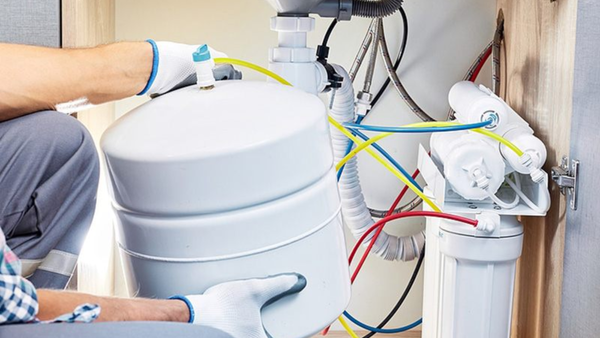

Bước 4: Vệ sinh tổng thể máy, lau sạch bụi bẩn và kiểm tra các bộ phận như bơm tăng áp, van điện từ, van áp cao, van áp thấp để máy vận hành ổn định.
Bảo trì đúng cách không chỉ giúp hệ thống điện hoạt động an toàn mà còn hạn chế các sự cố, giúp máy lọc nước RO luôn đạt hiệu suất lọc tối ưu.
7. Kết luận
Việc làm chủ kiến thức về sơ đồ điện máy lọc nước RO giúp bạn chủ động hơn trong quá trình sử dụng, dễ dàng phát hiện các lỗi cơ bản như máy không chạy, máy chạy không ngắt hay ngắt ngập ngừng.
